Уявіть собі спекотний літній день, коли двигун вашого човна працює на високій швидкості 5000 обертів за хвилину, а гумова деталь розміром менше кулака тихо охороняє його, не даючи сотням градусів температури зруйнувати його.
Цей непомітний компонент є робочим колесом водяного насоса, основним приводом системи охолодження суднового двигуна. Для будь-якого власника човна, техніка з морського ремонту чи дистриб’ютора запчастин розуміти, як працює ця невелика деталь, розпізнавати ознаки її несправності та знати, як вибрати високо-якісну заміну, є важливими навичками для забезпечення безпечної та надійної роботи судна.
Розуміння ролі робочого колеса виходить за рамки базового технічного обслуговування-це означає цінувати техніку, яка дозволяє сучасним морським двигунам досягати чудового співвідношення потужності-до-ваги, зберігаючи при цьому довговічність у найсуворіших умовах.
01 Анатомія охолодження: більше, ніж просто обертова частина
Під час роботи суднового двигуна згоряння палива виділяє величезну кількість тепла, причому температура всередині циліндра легко перевищує 200 градусів за Цельсієм. Без ефективного охолодження металеві компоненти розширяться та деформуються від перегріву протягом декількох хвилин, що зрештою призведе до повної відмови двигуна.
Система охолодження підвісного двигуна призначена саме для цього, а крильчатка водяного насоса є джерелом живлення цієї системи. Зазвичай він виготовлений із термостійкої гуми та розміщений у корпусі водяного насоса двигуна, що приводиться в рух обертанням вала двигуна.
Коли робоче колесо обертається, його лопаті втягують зовнішню воду (озерну, морську або річкову воду), створюють у ній тиск і штовхають її у внутрішні канали охолодження двигуна. Вода циркулює навколо високотемпературних-компонентів, таких як блок циліндрів і головка блоку циліндрів, поглинає тепло та, нарешті, викидається через вихлопну трубу або спеціальний вихід.
Конструкція робочого колеса є дивом динаміки рідини. Його гнучкі лопаті сконструйовані для підтримки контакту зі стінками корпусу насоса завдяки відцентровій силі, створюючи ефект ущільнення, який максимізує витіснення води при кожному обертанні. Сучасні робочі колеса мають точно розраховану кривизну лопаті, товщину та кількість-кожної змінної, оптимізованої для конкретних діапазонів обертів двигуна та вимог до охолодження.
На ринку домінують два основних типи: стандартні гумові робочі колеса та нові моделі з неопрену або композиту, що забезпечують підвищену довговічність. Вибір між ними часто залежить від конкретного використання-прісної чи солоної води, рекреаційної чи комерційної експлуатації та типового діапазону робочих температур двигуна.
02 Поза основною несправністю: каскадні наслідки нехтування робочим колесом
Незважаючи на невеликі розміри, робоче колесо несе велику відповідальність. У важких умовах експлуатації він стикається з постійним зносом, термічним старінням і ерозією від сміття. Але наслідки несправності крильчатки виходять далеко за межі простої несправності системи охолодження.
Несправність крильчатки може призвести до недостатнього або повного переривання потоку охолоджуючої рідини, викликаючи перегрів двигуна. Загальні ознаки несправності робочого колеса включають: загоряння попереджувальної лампи температури двигуна, помітну втрату потужності, слабкий або дуже гарячий потік води з випускного отвору охолоджувальної води.
Однак менш очевидні симптоми також заслуговують на увагу: незрозумілі коливання показників температури двигуна, підвищена витрата палива (оскільки двигун працює менш ефективно за неправильних температур) або навіть незвичайна пара, змішана з вихлопними газами. Ці непомітні ознаки часто передують повній несправності, але їх часто не помічають, поки не станеться катастрофічне пошкодження.
Справжня ціна несправності не обмежується заміною самого робочого колеса. Перегрів двигуна може призвести до деформації головок циліндрів, вибуху прокладок головки, подряпин на стінках циліндрів і заклинювання поршнів-ремонту, вартість якого часто перевищує вартість старих двигунів. Цей каскадний ефект пояснює, чому суднові механіки вважають технічне обслуговування робочого колеса одним із найбільш рентабельних-профілактичних заходів у власності судна.
Регулярний огляд і профілактична заміна мають вирішальне значення. Виробники зазвичай рекомендують перевіряти весь вузол водяного насоса кожні 300 годин роботи або на початку кожного сезону плавання. Заміна робочого колеса кожні 1-2 роки або кожні 300 годин роботи є загальноприйнятою практикою технічного обслуговування в промисловості.
03 Наука переваги: що справді відрізняє якісні робочі колеса
Якість запчастин крильчатки, що постачаються після продажу, сильно відрізняється на ринку, і неякісна крильчатка може призвести до дорогого капітального ремонту двигуна. Високоякісні крильчатки-відповідають суворим стандартам щодо матеріалів, дизайну та точності виготовлення, що виходить далеко за рамки простого візуального огляду.
По-перше, це матеріалознавство. Крильчатки преміум-класу мають бути виготовлені зі спеціально розроблених сполук, які збалансовують декілька властивостей: термостійкість (щоб витримувати температуру до 120 градусів), стійкість до корозії (зокрема проти електролізу солоної води), стійкість до озону (для двигунів, які зберігаються в міських умовах), і збереження гнучкості (для запобігання розтріскування під час сухого запуску). Найкращі виробники використовують гумові суміші з точними вимірюваннями твердості, які забезпечують гнучкість лез без втоми з часом.
По-друге, це конструкція лопаток. Його кут, кривизна та товщина вимагають складного гідродинамічного розрахунку для оптимізації ефективності накачування в усьому діапазоні обертів двигуна. Досконалі виробники використовують програмне забезпечення обчислювальної динаміки рідини для моделювання потоку води, усуваючи кавітацію (утворення вакуумних бульбашок, які знижують ефективність) і забезпечуючи постійний тиск навіть на низьких швидкостях.
Точність виготовлення якісних робочих коліс вимірюється сотими частками міліметра. Справжня концентричність (ідеальне вирівнювання з центром приводного вала) запобігає вібрації та нерівномірному зносу. Сталі розміри леза забезпечують збалансоване витіснення води. Точне формування усуває мікроскопічні недоліки, які можуть стати точками поломки під час навантаження.

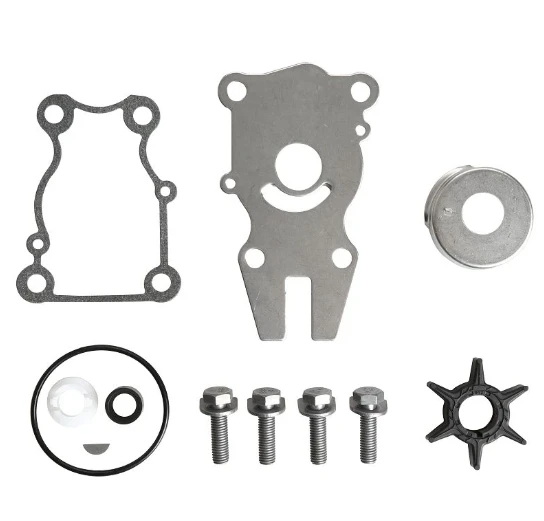

Наприклад, the63D-W0078-00 Ремкомплект крильчатки водяного насоса для YamahaПропонований компанією Starwave, розроблений спеціально для моделей потужністю 40-60 к. с., він втілює ці принципи у своїй конструкції. Він не тільки виготовлений відповідно до строгих специфікацій OEM для самого робочого колеса, але й комплект також включає всі необхідні ущільнювачі та прокладки з відповідними специфікаціями матеріалів. Це забезпечує повну герметичність системи після ремонту, запобігаючи всмоктуванню повітря, яке може поставити під загрозу ефективність охолодження та призвести до передчасного виходу з ладу нового робочого колеса.
04 Екосистема закупівель: навігація складним ланцюгом поставок
Під час вибору ремкомплекту водяної помпи сумісність, якість матеріалів і надійність постачальника є лише основою мудрого рішення про покупку. Сучасний ринок морських запасних частин пропонує додатковий рівень уваги як для професіоналів, так і для обізнаних власників човнів.
Виявлення підробок стає все більш важливим. Нелегальні виробники часто копіюють упаковку та номери деталей із вражаючою точністю, але використовують нижчі матеріали, які передчасно виходять з ладу. Такі автентичні постачальники, як Starwave, використовують такі методи перевірки, як фірмові елементи упаковки, номери партій, які можна відстежити, і документи про сертифікацію матеріалів, які супроводжують поставки до авторизованих дистриб’юторів.
Розуміння знаків сертифікації забезпечує ще один рівень гарантії якості. Окрім власного контролю якості виробника, шукайте робочі колеса, які відповідають або перевищують стандарти, встановлені такими організаціями, як Національна асоціація морських виробників (NMMA), або мають сертифікати ISO, призначені для морських застосувань. Ці схвалення вказують на тестування в реалістичних морських умовах, а не на загальні промислові стандарти.
Професійні постачальники люблятьЗоряна хвилянадавати комплексні технічні екосистеми, які виходять за межі підтримки один-на-один. Сюди входять докладні бази даних сумісності, інструкції-з інсталяції для окремих двигунів, технічні бюлетені про типові помилки інсталяції, а іноді навіть відеоінструкції, що демонструють належні процедури обслуговування. Ця інфраструктура перетворює просте придбання запчастин на рішення,-основане на знаннях.
Упаковка таких важливих ремонтних частин справді відображає професіоналізм, але вона також виконує практичні функції, крім захисту. Індивідуальна герметична упаковка з індикаторами вологи та пакетами осушувачів гарантує, що робочі характеристики деталі не погіршаться під час зберігання та транспортування. Упаковка зі штрих-кодом полегшує керування запасами для дистриб’юторів, тоді як системи-кольорового кодування допомагають запобігти помилкам встановлення в завантажених ремонтних майстернях.
05 Інтелектуальне встановлення: критичний останній крок
Навіть найякісніша крильчатка може передчасно вийти з ладу, якщо її встановити неправильно-і це робить процедури правильного встановлення такими ж важливими, як і сам процес вибору.
Підготовка до -встановлення починається з ретельного очищення корпусу насоса, щоб видалити будь-яке сміття, кристали солі або залишки попереднього робочого колеса. Слід оглянути корпус на наявність подряпин або зносу, які можуть перешкодити правильному встановленню нового робочого колеса. Багато професіоналів рекомендують злегка змащувати лопаті крильчатки та корпус мастилом-на основі гліцерину (ніколи не на основі-нафти, яке псує гуму), щоб запобігти пошкодженню-сухого запуску під час початкового залучення.
Орієнтація має велике значення. Лопаті робочого колеса мають певну спрямовану кривизну, яка повинна співпадати з напрямком обертання двигуна. Встановлення робочого колеса назад знижує ефективність насоса до 40% і викликає миттєвий перегрів. Комплекти якості включають чітке маркування напрямків, але технічні працівники також повинні перевірити напрямок обертання за інструкцією до двигуна, якщо це непевно.
Розрив-у розгляді часто не помічають. Після заміни робочого колеса двигун слід запустити з достатньою подачею води (бажано на промивному пристрої або у воді) і попрацювати на помірних обертах протягом 5-10 хвилин перед роботою на високій швидкості. Це дозволяє лопатям належним чином «встановлюватися» в робоче положення та виявляє будь-які проблеми зі встановленням до того, як двигун буде навантажено.
Коли aЗоряна хвиляНабір для ремонту крильчатки водяного насоса встановлюється в підвісний двигун Yamaha, він не просто відновлює функцію охолодження двигуна-це розширює історію між цим човном і морем. У контейнерах у порту Нінбо ці, здавалося б, дрібні деталі доставляються по всьому світу.
Від робочих човнів рибалок у Південно-Східній Азії до яхт на європейських курортах, вони ось-ось почнуть охороняти наступну подорож. Кожен плавний запуск двигуна є найпрямішим підтвердженням цих «Охоронців серця», кожен з яких представляє не просто шматок гуми, а конвергенцію матеріалознавства, гідродинамічної інженерії та точності виробництва, що робить сучасні морські дослідження можливими.
Справжня міра важливості цього скромного компонента полягає в тому, чого не відбувається, коли він працює належним чином: двигуни не перегріваються, рейси не перериваються, дорогий ремонт уникає, а просте задоволення від часу на воді не переривається механічною несправністю. У цьому превентивному успіху полягає тихий тріумф морської техніки-, де найменші частини часто несуть найбільшу відповідальність.
